产品详情:指针式金属管转子流量计

指针式金属管转子流量计

指针式金属管转子流量计

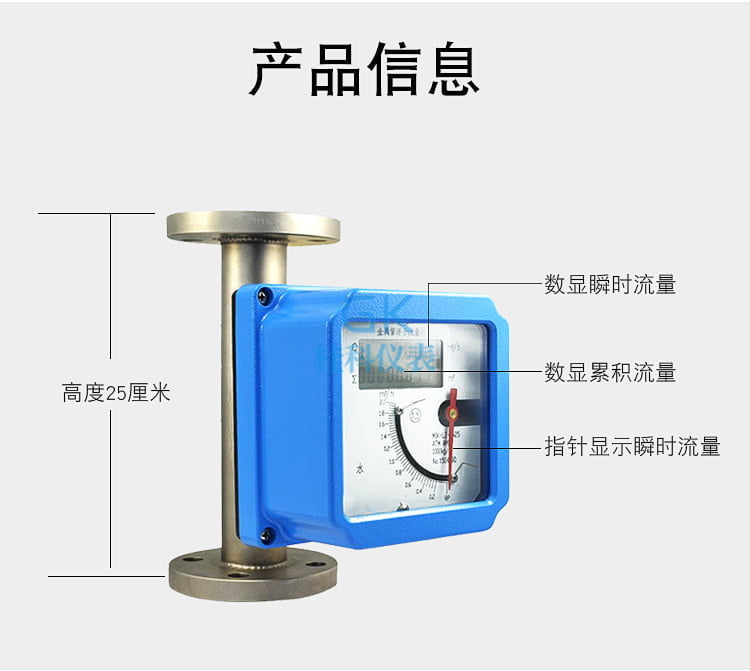

产品描述



一、仪表概述:
指针式金属管转子流量计具有体积小检测范围大使用方便等特点,特别适用于测量小流量液体、气体,金属管转子流量计只可显示瞬时流量,可带远传功能。是工业自动化过程控制中常用的一种流量测量仪表,它具有压损小,检测范围大,使用方便等特点,它可用来测量液体,气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。
二、测量原理:
指针式金属管转子流量计采用可变面积式工作原理。被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力,当浮子所受上升力大于浸在流体中浮子重量,浮子便上升,环隙面积就随之增大,环隙处流体流速立即下降,浮子上下端差压降低,作用于浮子的上升力亦随着减少,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢,在浮子随介质上下移动时,磁场随浮子的移动而变化。
a、对于就地型,由就地指示器中的旋转磁钢与浮子内磁钢耦合,而发生转动,同时带动指针,通过刻度盘指示出此时的流量大小。
b、对于智能型,由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号,经A/D变换、微处理器,D/A输出,LCD液晶显示,来显示出流量的大小及累积流量。
三、适用场合:
金属转子流量计适用于测量液体,气体。广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。
四、性能特点:
1、适用于小管径和低流速;
2、工作可靠、维护量小、寿命长;
3、对于下游直管段要求不高;
4、有较宽的流量范围度10:1;
5、就地型指针指示接近于线性;

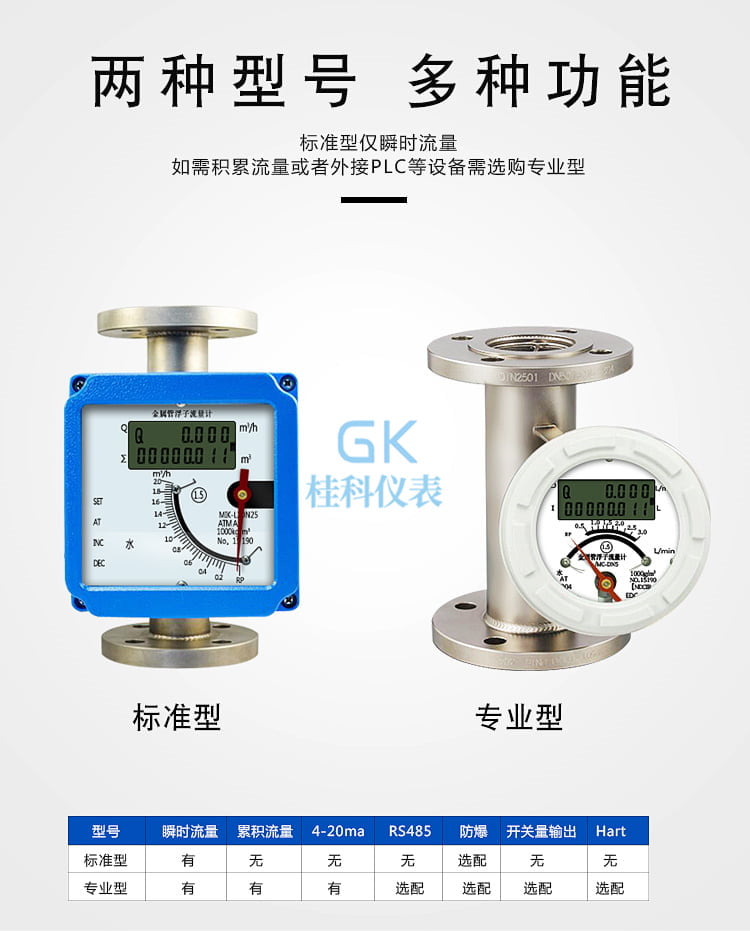

6、智能型指示器带有LCD液晶显示,可显示瞬时、累积流量,还可输出脉冲、输出报警;
7、带有温度补偿;
8、有就地型、远传型、夹套型、防爆、耐腐等多种形式;
6、HART通讯协议。

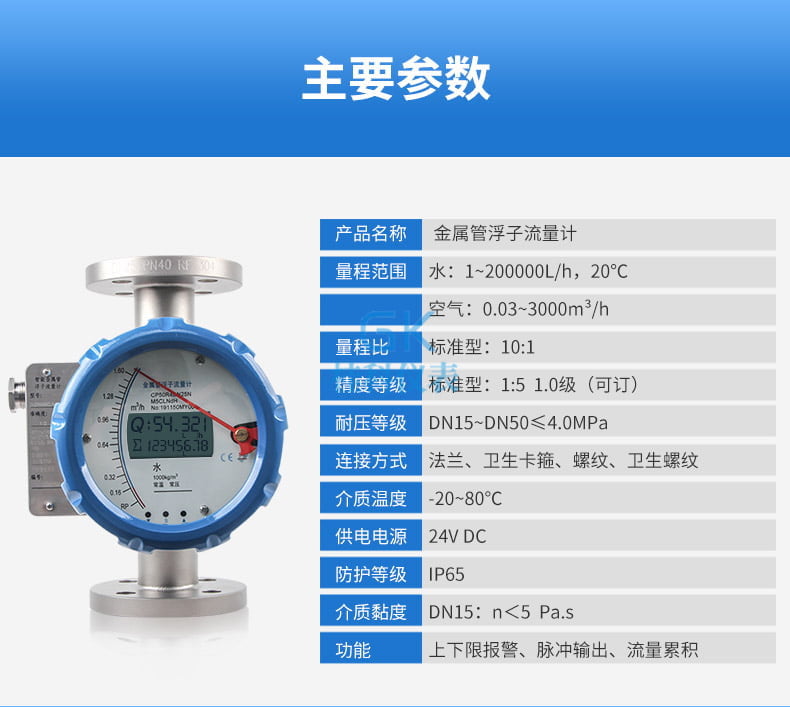

五、技术指标:
测量范围:水(20℃):1-200000I/h;空气(20℃)0.1.13Mpa
0.03~4000m3/h;
量程比:标准型:10:1;特殊型:20:1;
精确度:标准型:1.5级;特殊型:1.0级;
压力等级:
标准型:DN15-DN50 4.0Mpa;DN80-DN200 1.6Mpa;
特殊型:DN15-DN50 25Mpa DN80-DN200 16Mpa;
压力损失:7Kpa~70Kpa;
介质温度:标准型:-40℃~100℃;高温型:100℃~450℃;
介质粘度:
DN15:n<5mPa.s(F15.1-F15.3) n<30mPa.s(F15.4-F15.8);
DN25:n<30mPa.s;
环境温度:远传型:40℃~185℃(液晶不会损坏)液晶正常工作在-30℃~80℃;

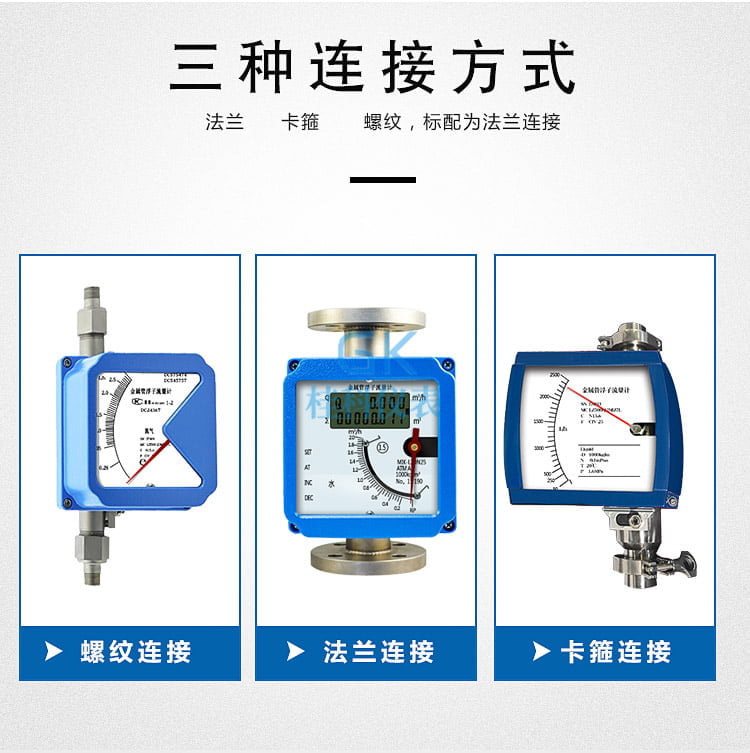

连接形式:标准型:DN201标准法兰;特殊型:由用户的任意标准法兰或螺纹;

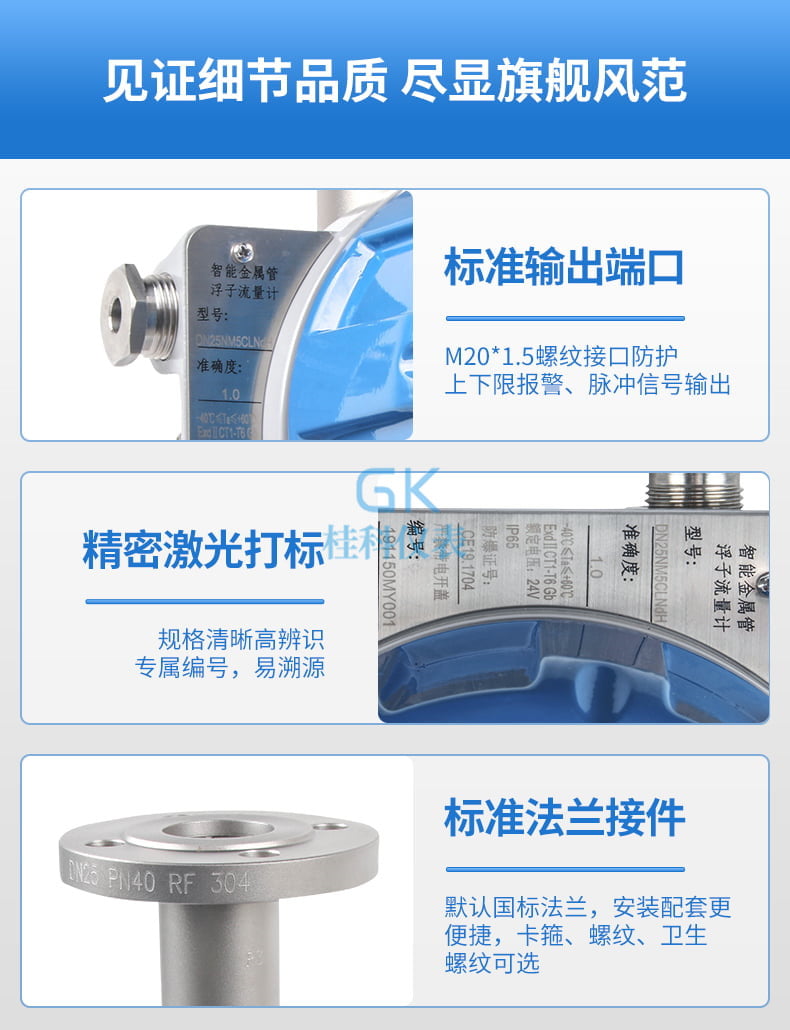

电缆接口:隔爆型为1/2NPT内螺纹,其他M20`1.5内螺纹;
供电电源:
标准型:24VDC二线制4-20mA(12VCD-32VCD;
报警型:24VDC三线制4-20mA(18VCD-28VCD;
交流型:85-265VCD 50Hz;
电池型:3.6V,7.5AH锂电池,可连续使用三年;
负载特性:
二线制:Rlmax=50?(-12)=600,24V;
报警型:zui大负载电阻为200,交流型:zui大负载电阻为200;
报警输出:上限或下限瞬时流量报警;开关量报警;继电器输出;
液晶显示:瞬时流量显示值范围:0-50000(可带小数点);
防护等级:IP65。
六、结构分类说明:
1、高温型结构(G型)
高温结构型(G型)是用于介质温度过高或过低而需要对测量管采取保温隔热措施的介质的流量测量。高温型结构是加大了测量管与指示器之间的距离来增加散热、增加隔热材料厚度,保证指示器工作在允许的环境温度范围内。选型为"G"型。
G型金属管流量计可以测量温度达-80℃-+300℃的介质的流量。

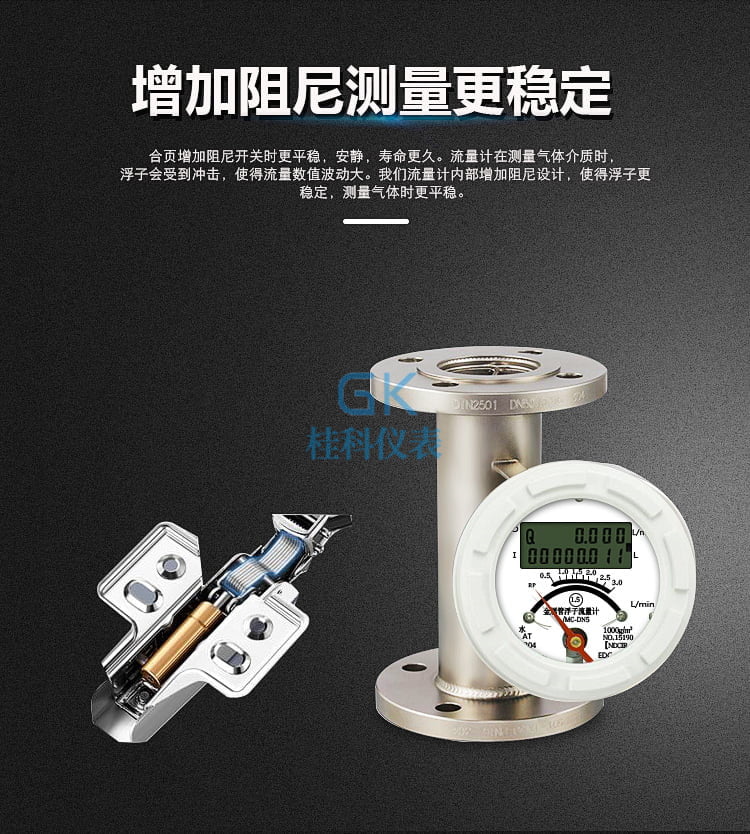

2、带阻尼器装置的结构(Z型)
阻尼器结构型用于流量计入口流量(压力)不稳定时的介质流量测量,特别是对于气体的测量。
3、夹套型结构(T型)
夹套型结构用于对需要伴热或冷却(如高粘度和易结晶)的介质的流量测量。在夹套中通过加热或冷却介质,使流体不汽化和不结晶。
伴热介质的导入和导出连接,标准型要用HG20594-97 DN15 PN1.6法兰,其它的法兰规格连接可与生产厂标明,夹套的压力等级为1.6MPa。
4、高压型结构(Y型)
高压型结构用于被测介质压力大于标准的压力等级的流量测量。目前zui高压力可以达到32MPa。另外高压型流量计可提供内置磁过滤器型,安装高度均为350mm。FA、FB和FC型zui大压力为10MPa。
七、产品维护:
1、在长期的使用过程当中,管道内不可避免会有铁磁性杂质吸附在浮子上,这样会将浮子卡死或影响测量精度,要时常对传感器内浮子进行清洗;如果安装磁过滤器,也要进行定期清洗。
2、仪表指示器内装有电子元件,仪表接线或拆卸壳体后,要将螺钉旋紧,必须保证壳体的密封性,防止杂质、水或其它物质进入,同时还要保证仪表壳体的可靠接地。
3、仪表安装后,在*次使用时,要注意:
开启阀门时为避免形成压力冲击使浮子猛力撞击限位装置,造成仪表的损坏,一定要缓慢地打开阀门!
测量气体的仪表都装有气阻尼器,以zui大程度的减小浮子的震荡;为确保浮子的稳定性,可以在仪表的出口安装一节流阀。
4、对于远传型仪表,首先要保证仪表的接线正确后,方可通电;对于危险场合,必须选择防爆型,并按防爆要求进行安装使用。
八、安装注意事项。

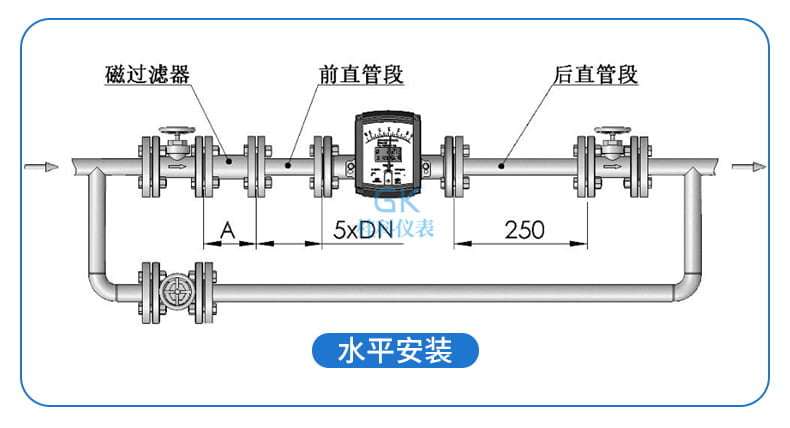

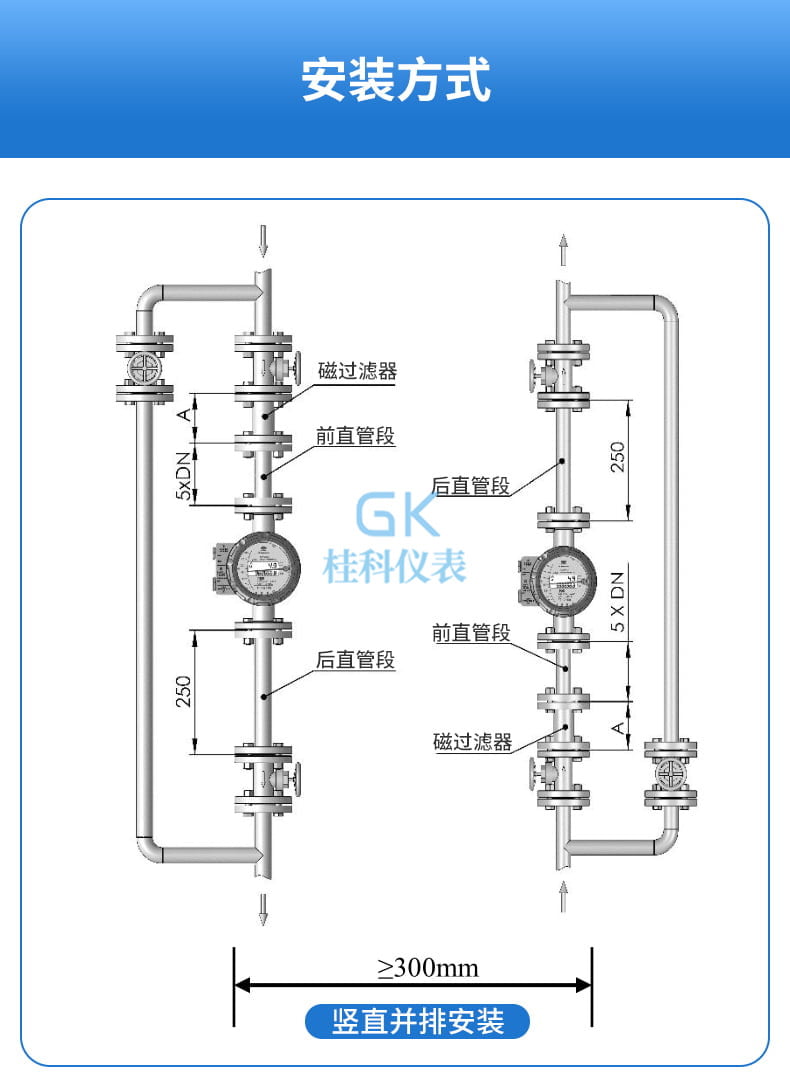

1、流量计开箱检查无误后取出填充物,流量计应垂直安装在无震动的管道上,如要水平安装,订货时应额外说明。流量计中心线与铅垂线的夹角不应超过5°。
2、新装管道在金属管浮子流量计安装前应将新管道冲洗干净,如果被测介质含有颗粒杂质或气泡,则应在流量计上游安装过滤装置或设置排气口,安装时流体必须从下向上流动,若流体从上向下流动,则流量计不能工作。如被测介质是脉动流,则应在下游设置适当尺寸缓冲装置,如稳压罐等以消除脉动。
3、为了便于检查流量计零点和拆装维修与调试,应在流量计上、下游安装截止阀和旁通阀。
4、一次仪表按规定安装好后,应先关闭流量计上、下游截止阀,再检查一次仪表同二次仪表接线,无误后,开启二次仪表电源则瞬时流量应显示为零。如要正常使用,则应先开启上游阀呈全开后,用金属管浮子流量计下游调节阀由小到大缓慢调节流量,则瞬时流量应有变化。停止工作时,则应先关闭上游阀门、然后关闭下游调节阀。

九、测量范围和压力损失:

耐腐通径

普通通径

测量范围

zui大压力损失

DN(mm)

DN(mm)

空气(m3/h)

水 (L/h)

空气(KPa)

水(KPa)

15

15

0.05-0.5

1.6-16

7.0

6.4

0.07-0.7

2.5-25

7.1

6.5

0.11-1.1

4.0-40

7.2

6.5

0.18-1.8

6.0-60

7.3

6.6

0.28-2.8

10-100

7.5

6.6

0.40-4.0

16-160

8.0

6.8

0.70-7.0

25-250

10.8

7.2

1.00-10

40-400

10

8.6

1.60-16

60-600

14

11.1

25

---

80-800

---

14

25

3.00-30

100-1000

7.7

7.0

4.50-45

160-1600

8.8

8.0

7.00-70

250-2500

12

10.8

11-110

400-4000

19

15.8

50

---

500-5000

---

16.2

50

18-180

600-6000

8.6

8.1

25-250

1000-10000

10.4

11

80

40-400

1600-16000

12.6

17

80

50-500

2000-20000

15.5

6.3

100

75-750

2500-25000

17.2

8.1

100

100-1000

4000-40000

---

9.5

125

160-1600

6000-60000

---

10

125

250-2500

8000-80000

---

16

150

---

10000-100000

---

20



300-3000

12-120m3/h

---

20



400-4000

15-150m3/h

---

25

十、选型一览表:

规格代码

编码说明

厂名

GK

仪表种类

LZ

金属管转子流量计

结构形式

/

下进上出

H1

左进右出

H2

右进左出

AA

侧进侧出

LA

底进侧出

S

螺纹连接

M

卡箍连接(卫生级抛光管)

通径代码

—XXX

例:15表示DN15

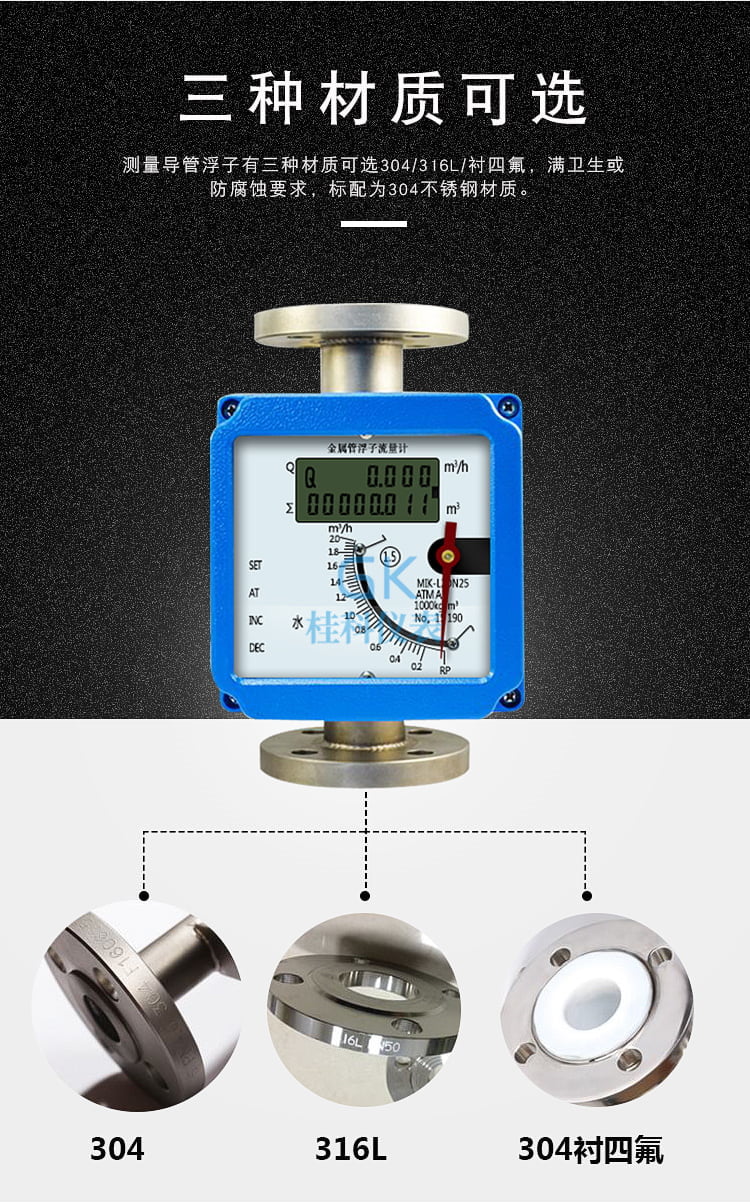

测量管材质

R1

1Cr18Ni9Ti304

R0

0cr18Ni12M02Ti316

RL

316L

RP

PTFE(衬四氟)

Ni

Hasloy(哈氏合金C)

Ti

TitHXium(钛合金)

介质类型

L

液体

G

气体

 工作温度

H1

—40-100

H2

—80-250

额定压力

1.6

 1.6MPa

4

 4.0MPa

16

 16MPa

25

 25MPa

附加结构

O

Z

阻尼型

T

夹套型

H

高温型

Y

高压型

指示器形式

M1

就地指示

M2

智能型

M3

智能型(隔爆)

输出信号入通讯

N

A

4-20mA

H

4-20mA+Hart

报警控制器

K1

上限报警

K2

下限报警

K12

上、下限报警

防爆类型

E1

本安EXiaCT5方型壳体

E2

隔爆EXiibt4园壳体

供电电源

0

24VDC(可省略)

2

220VAC

3

3.6伏锂电池
