水煤浆流量计

水煤浆流量计

产品描述

产品分类:

GK-LDE系列水煤浆流量计由传感器和智能信号转换器组成,根据转换器与传感器的装配形式可分为一体式和分体式二种结构。

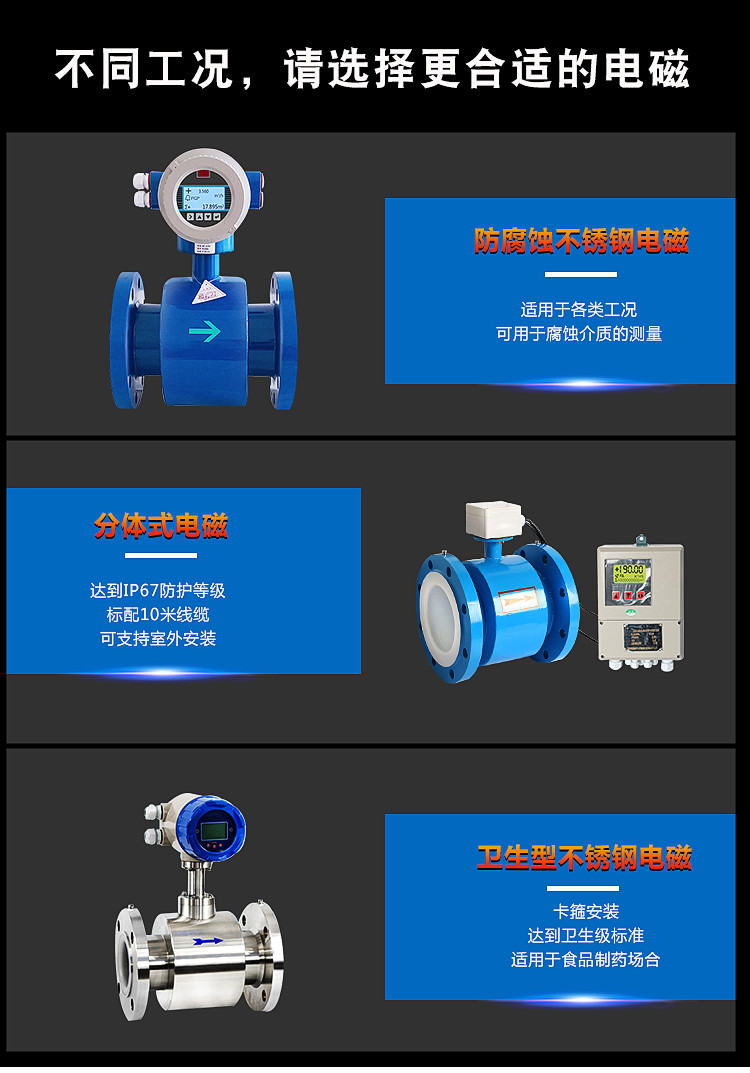

一体式: 转换器与传感器直接装配成一个整体,不可分离。常用于环境状况较好的现场。

分体式: 转换器通过一根专用电缆与传感器组成一台产品,传感器安装在现场,转换器安装在条件较好的场所。常用于环境状况较差的现场,如地井里,高温旁,人员不便到达的地方。

如何选择防护等级


按照国家标准GB4208-84和国际电工委员会标准IEC529-76关于外壳防护等级的标准为:

IP65:防喷水型,允许水龙头从任何方向对传感器喷水,喷水压力为30KPa,出水量为12.5L/s,距离为3米。

IP68:潜水型,长期工作在水中。

防护等级应根据实际情况来选择,传感器装在地面以下,如经常受水淹,应选用IP68,传感器安装在地面上,应选用IP65.

工作原理
GK-LDE系列水煤浆流量计基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流等信号,用于流量的控制和调节。

如何选择附加功能

基本型已带显示,输出4-20mA和0-1kHz报警等功能,可根据实际情况加选其他附加功能。

分体安装:传感器需安装在地面以下或其他原因,应选择分体安装方式。

RS-485通讯:需传感器和其他设备通讯,则需选用RS-485通讯功能。

电磁流量计产品选型:

型号 口径
GK-LDE 15~2600
    代号 电极材料
K1 316L
K2 HB
K3 HC
K4
K5
K6 铂合金
K7 不锈钢涂覆碳化钨
  代号 内衬材料
C1 聚四氟乙烯(F4)
C2 聚全氟乙丙烯(F46)
C3 聚氟合乙烯(FS)
C4 聚录丁橡胶
C5 聚氨脂橡胶
  代号 功能
E1 0.3级
E2 0.5级
E3 1级
F1 4-20Madc,负载≤750Ω
F2 0-3khz,5v有源,可变脉宽,输出高端有效频率
F3 RS485接口
T1 常温型
T2 高温型
T3 超高温型
P1 1.0MPa
P2 1.6MPa
P3 4.0MPa
P4 16MPa
D1 220VAC±10%
D2 24VDC±10%
J1 一体型结构
J2 分体型结构
J3 防爆一体型结构

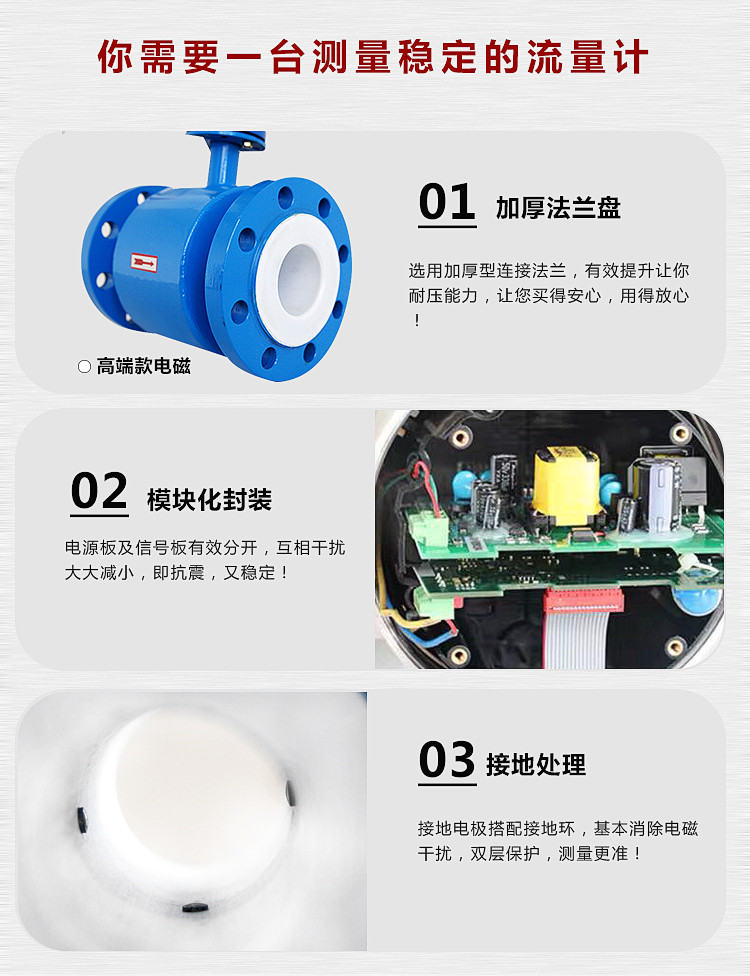

电磁流量计功能特点:

◆精度高,稳定性好,不受被测液体温度、压力、密度、粘度和导电率变化的影响。

◆传感器结构简单,无节流装置,不堵塞,适合各种含有固体颗粒、纤维、悬浮物的液体测量。

◆接液材质可有多种选择,能用于各种腐蚀性液体测量。

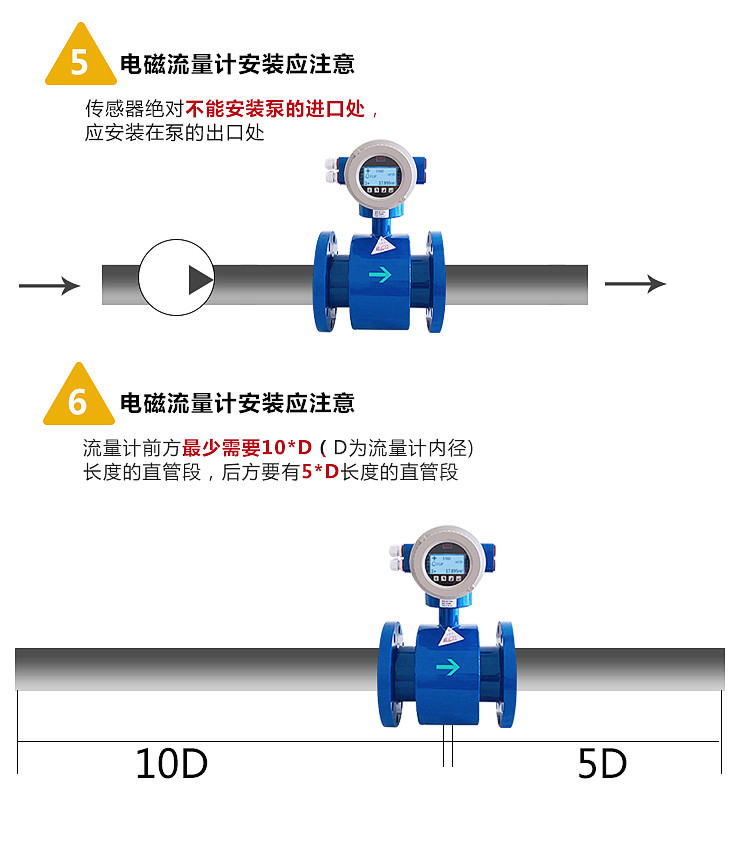

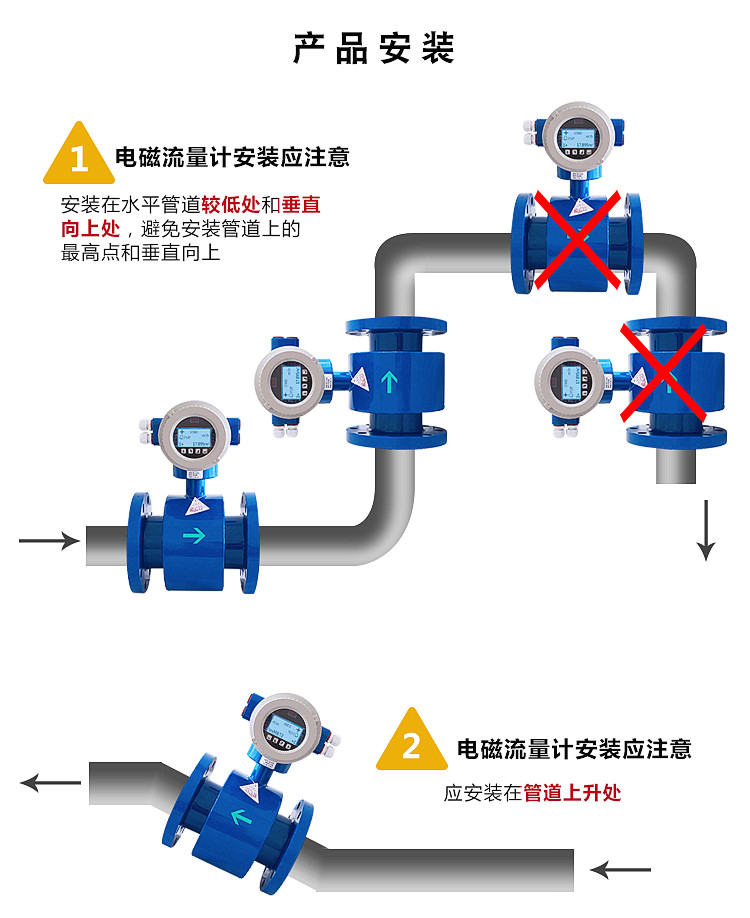

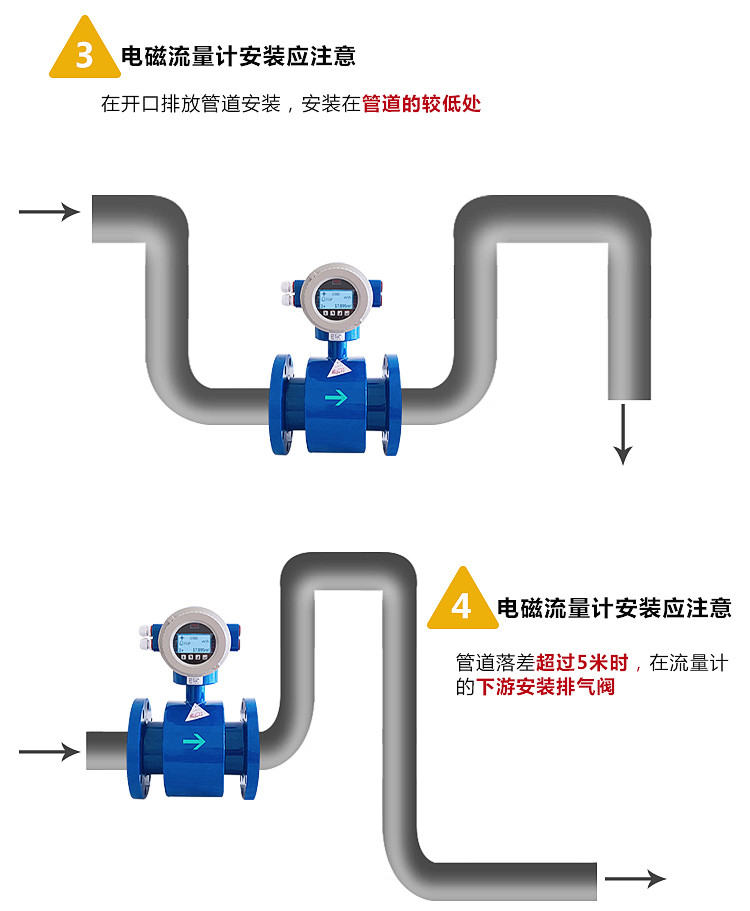

◆可水平、垂直、倾斜方式安装,只要保证测量管内充满液体和没气泡即可。

◆测量范围宽,量程比100∶1,量程可修改。

◆现场可零点校准,不影响测量精度。

◆功耗低,小于7W。

◆液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。

◆中文菜单,可按提示进行参数查看和修改,四个按键功能由软件随时设定,方便易学。

◆故障自诊断,可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。

◆可正向流量累积、反向流量累积、双向流量差累积。

◆计量单位、小数点位自动转换。

◆防爆等级高,防爆标志Exd(ia)iaqⅡCT6。

◆多种信号输出备选 4~20mA、0~1kHz、HART、RS485等。

◆一键恢复出厂参数设定。
电磁流量计衬里的选择

衬里材料

主要性能

最高介质温度

适用范围

一体型

分离型

聚四氟乙烯
(F4)

1、 是化学生能最稳定的一种塑料,能耐沸腾地盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有溶剂。
2、耐磨性能不如聚氨酯橡胶。
3、抗负压能力不如聚氯丁橡胶。

70℃

100℃
150℃(需
特殊订货)

1、浓酸、碱等腐蚀性介质
2、卫生类介质

聚全氟乙丙类烯(F46)



同上



聚氟合乙烯
(Fs)

适用温度上限较聚四氟
乙烯低,但成本也较低。

70℃

80℃



聚氯丁橡胶

1、有极好的弹性,高度的扯断力,耐磨性能好。
2、耐一般低浓度酸、碱、盐介质腐蚀,不耐氧化性介质的腐蚀。

80℃
120℃(需特
殊订货)

水、污水、弱磨损性的泥浆矿浆

聚氨酯橡胶

1、耐磨性能极强
2、耐腐蚀性能较差

80℃

中性强磨损的矿浆、煤浆、泥浆

电磁流量计电极材质的选择

电极材料

耐蚀及耐磨性能

不锈钢
0CR18NI12MO2TI

用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及市政、环保等领域。

哈氏合金B

对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。

哈氏合金C

能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如Fe+++、Cu++下或含其他氧化剂的腐蚀。

能耐有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fe+++、Cu++)时,则腐蚀大为降低。

具有优良的耐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质(包括沸点的盐酸、硝酸和150℃的硫酸)的腐蚀。在碱中不耐蚀。

铂/铱合金

几乎能耐一切化学介质,但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性,强磨损性的介质。

    注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考,用户应根据实际情况自己做出选择,必要时应倾向拟选材料的耐腐试验,如挂片试验。


电磁流量计技术参数:

适用管径

DN25~DN2600(DN25以下为非标)

电极材料

316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)

适用介质

导电率>5us/cm的液体

测量范围

0.1~10m/s(可扩展到15m/s)

量程上限

0.5~10m/s,推荐1~5m/s

精度等级

0.3级、0.5级、1.0级(随口径区分)

输出信号

4~20mADC,负载≤750Ω;0~3KHz,5V有源,可变脉宽,高端有效频率输出:RS485接口

工作压力

1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)

流体温度

-20℃~80℃,80℃~130℃,130℃~180℃ 参考衬里材质

环境温度

传感器-40℃~80℃;转换器-15℃~50℃

环境温度

≤85%RH(20℃时)

电缆出口尺寸

M20×1.5

供电电源

220VAC±10%;50Hz±1Hz;24VDC±10%

功   耗

≤8W

外壳防护等级

一体式:IP65分体式:传感器IP68转换器IP65

接地环材质

1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)

连接法兰

国标GB9119-88(DIN2051,BS4504)
